概述

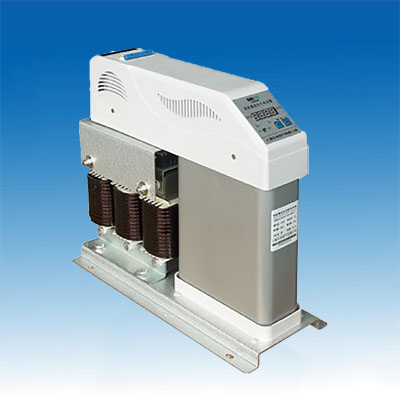

KC-ZMC-HS是我公司在智能電容器基礎上自主研發的一款補償兼抑制諧波的新產品。該產品是0.4KV低配電網高效節能、抑制諧波與提高功率因數的新一代智能補償設備。替代傳統的由無功補償控制器、熱熔絲、交流接觸器、濾波電抗器與電容器等散件組裝的柜體裝置。

該系列產品是針對用電設備網絡中諧波含量高，而常規電容器不能正常運行的工況下研發設計的。其原理是在電力電容器與智能控制單元之間加裝有一定電抗率的電抗器，能夠抑制系統中的涌流，并對3次、5次及以上奇次諧波電能有效吸收。主要應用在電流諧波含有率低于42%的電網環境中，既能滿足無功補償，同時又能吸收低高次諧波對系統的影響，從而提高用電可靠性與用電質量。

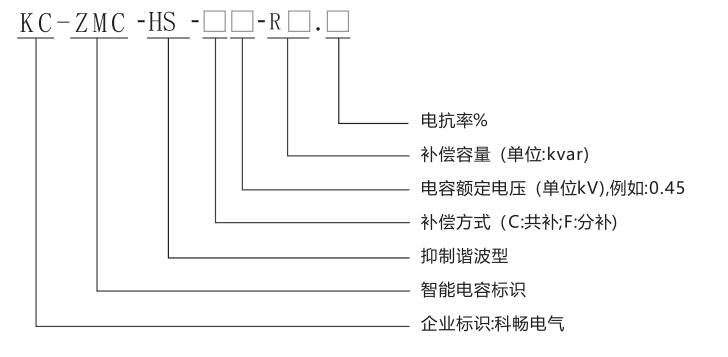

命名規則

技術參數

(1)額定工作電壓:共補~380V ;分補~220

(2)電壓波形:正弦波，畸變率不大于5%

(3)取樣電流:0~5A

(4)測量頻率:50Hz±5%

(5)消耗功率:<0.5W(切除電容器時)，<1W(投入電容器時)

環境要求

(1)海拔高度:≤2500米

(2)大氣壓力:79.5Kpa ~ 106Kpa

(3)環境溫度:-20℃~+65℃

(4)相對濕度:40℃時20% ~90%

(5）環境條件:周圍介質無化學腐蝕性氣體，無導電塵埃，安裝不易劇烈震動，無雨雪侵

測量精度

(1)電壓:0.5級

(2)電流:0.5級

(3)功率因數:1.0級

(4)有功功率:2.0級

(5)無功功率:2.0級

保護誤差

(1)電壓:≤0.5%(2)電流:≤1.0%

(3)*溫度（選配): ±1℃(4)*時間（選配): ±0.01s

無功補償參數

(1)電容投切時隔:>10S

(2)無功容量:單臺≤40kvar

(3)聯機數量:1~64（全共補)

可靠性參數

(1)控制準確率:100%

(2)投切允許次數（額定容量):100萬次

(3)電容器容量運行時間衰減率（不超負荷運行): ≤1%/年

(4)電容器容量投切衰減率（不超負荷運行): ≤0.1%/萬次

(5)年故障率（不超負荷運行):≤0.1%

(6）安全要求滿足“DL/T842-2003低壓電容器并聯裝置使用技術條件”中對應條款

工作原理

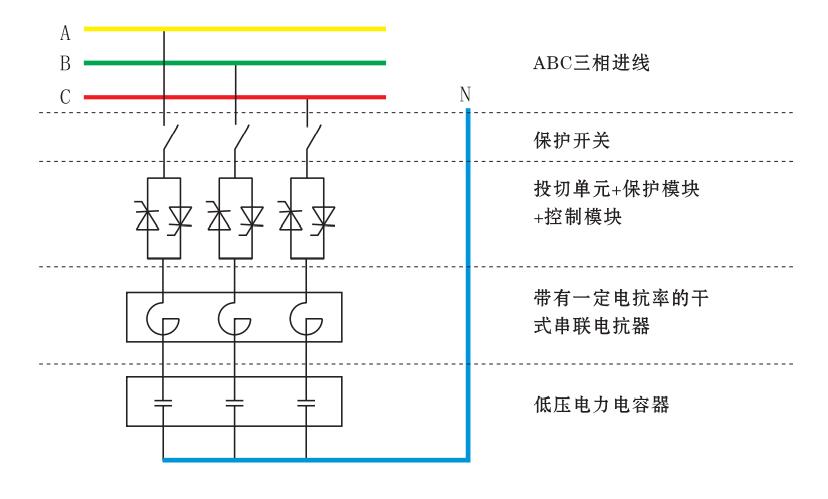

KC-ZMC-HS系列智能抑制諧波型低壓電容器由保護開關、智能保護模塊、過零投切開關組件、干式串聯電抗器與電力電容器構成，其工作原理如下圖所示:

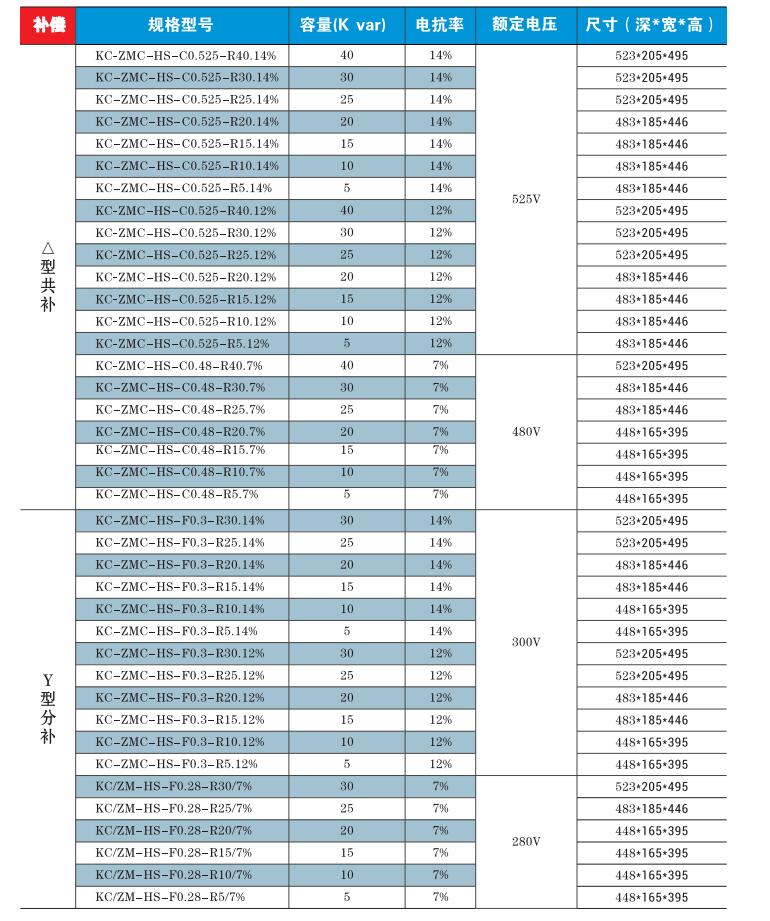

抑制諧波型低壓智能電容器規格型號列表
